ما هو طول أعمدة إنارة الشوارع؟ دليل العمر والطاقة الشمسية

تعد أعمدة إنارة الشوارع وإضاءة الشوارع الخارجية وأعمدة الطاقة الشمسية العمود الفقري للبنية التحتية المادية للإضاءة الخارجية العامة والتجارية في جميع أنحاء العالم، ومع ذلك نادرًا ما يتم تناول الأسئلة الفنية التفصيلية المحيطة بتصميمها وعمر الخدمة والارتفاع والتركيب والأداء بعمق عملي يسهل الوصول إليه خارج المنشورات الهندسية المتخصصة. سواء كنت مهندس إضاءة بلديًا، أو مطورًا عقاريًا يحدد الإضاءة لتقسيم فرعي جديد، أو مدير مرافق مسؤول عن شبكة أعمدة موجودة، أو مُركِّب يستعد لتشغيل نظام إضاءة شمسي جديد، فإن الإجابات على أسئلة مثل ما هو العمر المتوقع لعمود إنارة الشوارع، وكم يبلغ طول ضوء الشارع، وكم يبلغ طول عمود الإضاءة، وكيف تعمل مصابيح الشوارع، وما هي الزاوية المثالية لتركيب الألواح الشمسية على أعمدة الطاقة الشمسية، كلها أمور أساسية لاتخاذ قرارات جيدة وتحقيق أداء النظام على المدى الطويل.

الإجابات المباشرة على هذه الأسئلة الأساسية هي كما يلي. يعتمد العمر المتوقع لأعمدة إنارة الشوارع على المادة والبيئة، ولكنه عادةً ما يتراوح بين 25 إلى 50 عامًا للأعمدة الفولاذية ذات الحماية الكافية من التآكل، ومن 50 إلى 80 عامًا أو أكثر للأعمدة الخرسانية، ومن 20 إلى 30 عامًا لأعمدة الألومنيوم في الظروف القياسية. يعتمد طول ضوء الشارع على نوع الطريق: من 5 إلى 6 أمتار لمسارات المشاة، ومن 8 إلى 12 مترًا للطرق الجماعية، ومن 12 إلى 20 مترًا للطرق الرئيسية. يتراوح طول عمود الإنارة في مواقف السيارات والمنتزهات والمناظر الطبيعية التجارية من 4 إلى 10 أمتار حسب مساحة التغطية والمتطلبات الجمالية. يتضمن تركيب مصابيح الشوارع بالطاقة الشمسية عملية منهجية لتقييم الموقع، وإعداد الأساس، وتركيب الأعمدة، وتشغيل الألواح ووحدات الإنارة، والتي تستغرق من 2 إلى 4 ساعات لكل عمود بالنسبة للقائمين بالتركيب ذوي الخبرة. عادةً ما يتم ضبط زاوية ميل الألواح الشمسية على الأعمدة الشمسية على مساوية لخط العرض الجغرافي لموقع التثبيت زائد أو ناقص 5 إلى 15 درجة اعتمادًا على أولوية الطاقة الموسمية. الزاوية المثالية لإخراج الألواح الشمسية هي زاوية العرض المطابقة للأداء المتوازن على مدار العام، أو خط العرض بالإضافة إلى 10 إلى 15 درجة للمنشآت ذات الأولوية الشتوية في المناخات المعتدلة. وكيفية عمل مصابيح الشوارع تتضمن التفاعل بين مصدر الطاقة، والخلية الكهروضوئية أو وحدة التحكم الذكية، ودائرة التشغيل، ومصابيح LED أو أي مصدر ضوء آخر ينتج معًا إضاءة مجدولة وموثوقة. تتناول هذه المقالة كل هذه الأسئلة بعمق تقني كامل.

ما هو العمر المتوقع لعمود إنارة الشوارع: المواد والتآكل وعمر الخدمة

سؤال ما هو العمر المتوقع لعمود إنارة الشوارع؟ ليس لديه إجابة واحدة لأن عمر خدمة العمود يتم تحديده من خلال مزيج من مادة العمود، والمعالجة الوقائية، والتعرض البيئي، وجودة الصيانة، وتاريخ التحميل الهيكلي. أعمدة إنارة الشوارع التي يتم فحصها أو إعادة طلائها أو إعادة طلاءها بانتظام عند تدهور التشطيبات الواقية، والتي لم تتعرض لتأثير السيارة أو أحداث الرياح الشديدة، تتجاوز بشكل روتيني عمر خدمة التصميم الخاص بها، في حين أن الأعمدة الموجودة في بيئات الطرق الساحلية أو ذات الرطوبة العالية أو المملحة بشدة والتي تتلقى صيانة غير كافية يمكن أن تظهر تدهورًا هيكليًا خلال 10 إلى 15 عامًا من التثبيت.

أعمدة إنارة الشوارع الفولاذية: مدة الخدمة وإدارة التآكل

الصلب هو المادة الأكثر استخدامًا على نطاق واسع لأعمدة إنارة الشوارع في معظم البلدان، ويتم تقديره لقوته العالية إلى نسبة الوزن، وسهولة التصنيع، والقدرة على تحقيق مجموعة واسعة من الأشكال والارتفاعات المقطعية من خلال عمليات التصنيع القياسية. تمثل الأعمدة الفولاذية المجلفنة بالغمس الساخن (حيث يتم غمر الفولاذ في الزنك المنصهر لإنشاء طلاء الزنك المعدني) المواصفات القياسية لمعظم التطبيقات البلدية، حيث يوفر طلاء الزنك الحماية الكاثودية للفولاذ الموجود أسفله حتى لو تم خدش الطلاء أو تلفه. تحقق أعمدة إنارة الشوارع المصنوعة من الفولاذ المجلفن بالغمس الساخن مع سماكة طلاء الزنك الكافية (عادةً متوسط ​​85 ميكرون للأعمدة في مواصفات ASTM A123 Grade 45) عمر خدمة يتراوح من 25 إلى 50 عامًا في البيئات الداخلية غير الساحلية، وتنخفض إلى 15 إلى 30 عامًا في المناطق الساحلية مع التعرض المنتظم لرذاذ الملح، وربما أقل من 20 عامًا في البيئات الصناعية أو البحرية شديدة العدوانية بدون طبقات حماية تكميلية.

آلية الفشل الأساسية لأعمدة إنارة الشوارع الفولاذية هي التآكل عند قاعدة العمود، في المنطقة الواقعة بين 300 ملم فوق و 300 ملم تحت سطح الأرض، حيث تخلق الظروف الرطبة والجافة المتناوبة، وكيمياء التربة، والشق بين العمود والأساس الخرساني بيئة تآكل شديدة بشكل خاص. وهذا هو السبب في أن فحص القاعدة وتنظيفها وإعادة طلاءها بشكل منتظم هو نشاط الصيانة الأكثر أهمية لإطالة عمر الخدمة. العديد من حالات فشل القطب التي تعزى إلى العمر هي في الواقع حالات فشل ناتجة عن تآكل القاعدة غير المعالج الذي يتطور على مدى 10 إلى 20 عامًا بينما يبدو الجزء الموجود فوق سطح الأرض من القطب سليمًا من الناحية الهيكلية.

أعمدة إنارة الشوارع الخرسانية: المتانة وعمر الخدمة الطويل

توفر أعمدة إنارة الشوارع الخرسانية سابقة الإجهاد أو المسلحة أطول عمر خدمة لأي مادة عمود مشتركة، مع أعمدة خرسانية جيدة البناء في بيئات غير عدوانية توفر بشكل روتيني ما بين 50 إلى 80 عامًا من الخدمة دون تدهور هيكلي كبير. إن مقاومة التآكل للأعمدة الخرسانية في التربة العادية والظروف الجوية غير محدودة بشكل أساسي من الناحية الهيكلية، حيث أن المصفوفة الخرسانية لا تخضع للتآكل الكهروكيميائي الذي يحد من عمر الأعمدة الفولاذية. إن الاهتمام الرئيسي بمتانة الأعمدة الخرسانية على المدى الطويل هو تآكل التسليح الناتج عن اختراق الكلوريد من ملح الطريق أو الرذاذ البحري، والذي يمكن أن يسبب تشقق وتشظي الغطاء الخرساني فوق حديد التسليح بعد 20 إلى 40 عامًا في البيئات القاسية. في المناخات الاستوائية ذات الكثافة العالية للأشعة فوق البنفسجية ودورات الجفاف الرطب المتكررة، تثبت الأعمدة الخرسانية المغزولة بخرسانة كثيفة ومضغوطة جيدًا وغطاء مناسب للتسليح (بحد أدنى 25 مم في البيئات غير العدوانية، و40 مم في المناطق البحرية) باستمرار عمر خدمة يصل إلى 50 عامًا أو أكثر مع الحد الأدنى من الصيانة بعد الغسيل الدوري لإزالة الرواسب السطحية.

أعمدة إنارة الشوارع المصنوعة من الألومنيوم: خفيفة الوزن مع عمر خدمة متوسط

سبائك الألومنيوم أعمدة إنارة الشوارع يتم تحديدها في تطبيقات المناظر الطبيعية المعمارية والتجارية حيث يعمل خفة الألومنيوم على تبسيط عملية التثبيت وحيث توفر النهاية الطبيعية المؤكسدة أو المطلية بالمسحوق مظهرًا مقبولاً مع الحد الأدنى من الصيانة. تتراوح مدة خدمة أعمدة الألومنيوم عادة من 20 إلى 30 عامًا في البيئات القياسية، حيث تتمثل آلية التحلل الأساسية في أكسدة السطح والنقر في البيئات الساحلية الغنية بالكلوريد بدلاً من تآكل الجدران الذي يؤثر على الفولاذ. القوة الميكانيكية للألمنيوم أقل من الفولاذ بالوزن المعادل، مما يجعل أعمدة الألومنيوم مناسبة بشكل عام لتطبيقات إضاءة الشوارع الخارجية ذات الارتفاع المنخفض (أقل من 10 أمتار) بدلاً من أعمدة إنارة الشوارع ذات الصاري العالي ذات الحمولة العالية المستخدمة على الطرق الرئيسية.

فحص وتمديد عمر خدمة القطب

بغض النظر عن مادة العمود، فإن الإجراء الوحيد الأكثر فعالية لزيادة العمر المتوقع لعمود إنارة الشوارع هو الفحص المنهجي المنتظم. توصي أفضل ممارسات الصناعة، التي تنعكس في معايير مثل ANSI/NAAMM MH 26، بإجراء فحص بصري لأعمدة إنارة الشوارع على فترات تتراوح من عام إلى عامين وتقييم السلامة الهيكلية على فترات كل 5 سنوات للأعمدة التي يزيد عمرها عن 25 عامًا. يجب أن يقيم الفحص على وجه التحديد: حالة تآكل القاعدة (باستخدام غلاف السلسلة أو اختبار الصنبور المطرقي للكشف عن تآكل الجدار المجوف في الأعمدة الفولاذية)، وسلامة الترباس والأساس، وحالة غطاء فتحة اليد وختمها، وأي علامات على تشويه تأثير السيارة، وحالة ذراع تثبيت وحدة الإنارة. يجب جدولة استبدال الأعمدة التي تظهر أكثر من 10 بالمائة من فقدان مساحة المقطع العرضي في منطقة القاعدة الحرجة بغض النظر عن مظهرها المرئي فوق الأرض.

ما مدى ارتفاع ضوء الشارع وما مدى ارتفاع عمود الإنارة: معايير الارتفاع حسب التطبيق

ارتفاع أ عمود إنارة الشوارع أو أضواء الشوارع في الهواء الطلق يعد التثبيت أحد متغيرات التصميم الأساسية في أي مشروع لإضاءة الشوارع، لأنه يحدد بشكل مباشر المساحة المضيئة لكل عمود، وتوحيد الإضاءة عبر سطح الطريق، وإخراج الإضاءة المطلوب لوحدة الإنارة، والحمل الهيكلي على العمود من الرياح ووزن وحدة الإنارة. لا توجد إجابة واحدة عن مدى ارتفاع ضوء الشارع لأن الارتفاع الأمثل يعتمد على تصنيف الطريق، ومستوى الإضاءة المطلوب، والمسافة بين القطب المستخدمة، ونوع توزيع وحدة الإنارة المطبقة.

الارتفاعات القياسية لأعمدة إنارة الشوارع حسب تصنيف الطريق والموقع

كيف يؤثر ارتفاع القطب على أداء الإضاءة

العلاقة بين ارتفاع أعمدة إنارة الشوارع والإضاءة على سطح الطريق تتبع قانون المربع العكسي للإضاءة: مضاعفة ارتفاع التركيب يقلل الإضاءة مباشرة أسفل العمود إلى ربع قيمتها السابقة، ولكنه يزيد المساحة المضيئة عند مستوى لوكس معين. تعني هذه العلاقة أن الأعمدة الأطول ذات وحدات الإنارة الأعلى يمكن أن تحقق نفس متوسط ​​الإضاءة على سطح الطريق مع تباعد أوسع بين الأعمدة، مما يقلل إجمالي عدد الأعمدة المطلوبة لطول طريق معين. بالنسبة لطريق التجميع النموذجي المصمم لإضاءة متوسطة 20 لوكس، يحقق عمود بطول 10 أمتار مع وحدة إنارة LED بقدرة 10000 لومن على مسافة 35 مترًا أداءً مشابهًا لعمود بطول 8 أمتار مع وحدة إنارة بقدرة 6000 لومن على مسافة 25 مترًا، مع الخيار الأطول الذي يتطلب أعمدة أقل بنسبة 30 بالمائة تقريبًا وبالتالي انخفاض تكلفة البنية التحتية المدنية على الرغم من ارتفاع تكلفة العمود الفردي ووحدة الإنارة.

اعتبارات ارتفاع أقطاب الطاقة الشمسية

تضيف الأعمدة الشمسية لأنظمة إضاءة الشوارع بالطاقة الشمسية المستقلة اعتبارًا لتصميم الارتفاع يتجاوز الحساب الضوئي القياسي: يجب ألا تكون اللوحة الكهروضوئية الموجودة في الجزء العلوي من القطب مظللة بالأعمدة المجاورة أو الأشجار أو المباني أو غيرها من العوائق خلال الساعات التي يكون فيها توليد الطاقة الشمسية أكثر إنتاجية (عادةً من 9 صباحًا إلى 3 مساءً). بالنسبة لتركيب أعمدة الطاقة الشمسية على طول الطريق حيث تواجه الألواح الجنوب (في نصف الكرة الشمالي) أو الشمال (في نصف الكرة الجنوبي)، فإن الحد الأدنى لتباعد الأعمدة لتجنب تظليل الألواح بين الأعمدة يعتمد على ارتفاع القطب وزاوية ميل اللوحة الشمسية. القاعدة العامة هي أن المسافة الواضحة بين الأعمدة يجب أن تكون على الأقل 3 أضعاف الارتفاع المشترك للعمود والإسقاط الرأسي للوحة المائلة لمنع التظليل أثناء ظروف زاوية الشمس المنخفضة في الشتاء.

كيف تعمل أضواء الشوارع: من مصدر الطاقة إلى سطح الطريق المضيء

إن فهم كيفية عمل مصابيح الشوارع على مستوى النظام، بما في ذلك توصيل الطاقة وآلية التحكم وتقنية مصدر الضوء والتوزيع البصري، هو الأساس المعرفي للتحديد والتركيب والصيانة. أضواء الشوارع في الهواء الطلق بشكل فعال. أنظمة إضاءة الشوارع الحديثة، سواء كانت وحدات LED تعمل بالشبكة على أعمدة إنارة الشوارع التقليدية أو أنظمة LED تعمل بالطاقة الشمسية على أعمدة الطاقة الشمسية، تشترك في نفس البنية الوظيفية لمدخلات الطاقة، ودائرة التحكم، والسائق، ومصدر الضوء، وتختلف بشكل أساسي في كيفية توصيل الطاقة إلى مرحلة السائق.

نظام توصيل الطاقة

تتلقى مصابيح الشوارع الخارجية التي تعمل بالشبكة التيار المتردد (عادةً من 220 إلى 240 فولت عند 50 هرتز في معظم أنحاء العالم، أو 110 إلى 120 فولت عند 60 هرتز في أمريكا الشمالية) من خلال دوائر الكابلات تحت الأرض المتصلة بمحطة توزيع فرعية أو نقطة إمداد محلية. تكون دائرة الكابل عادةً ثلاثية الطور للشبكات الكبيرة، مع توصيل أعمدة فردية بمرحلة واحدة من كابل التوزيع، مما يسمح بموازنة الحمل عبر المراحل الثلاث. يتبع مسار الكابل خط القطب وعادة ما يتم دفنه على عمق لا يقل عن 450 إلى 600 ملم تحت سطح الطريق أو ممر المشاة في قناة أو مواصفات كابل الدفن المباشر المعتمدة للاستخدام الخارجي تحت الأرض.

القطبين الشمسيين تتلقى طاقتها من اللوحة الكهروضوئية المثبتة في الجزء العلوي من القطب، والتي تولد تيارًا مباشرًا (DC) يتناسب مع الإشعاع الشمسي الساقط. يتم تغذية مخرج التيار المستمر هذا إلى وحدة التحكم في الشحن التي تنظم شحن البطارية لمنع الشحن الزائد وحماية البطارية من التفريغ العميق. تقوم البطارية بتخزين الطاقة الشمسية النهارية وتزويدها لسائق وحدة الإنارة LED أثناء فترة التشغيل الليلية. يمكن لنظام الأعمدة الشمسية المصمم جيدًا مع حجم اللوحة المناسب وسعة البطارية وقدرة LED الكهربائية توفير إضاءة موثوقة خلال 3 إلى 5 ليالٍ متتالية دون إدخال الطاقة الشمسية، مما يجعله فعالاً في المواقع التي تعاني من فترات غائمة ممتدة مميزة للمناخات البحرية والمعتدلة.

نظام التحكم: كيف تعرف أضواء الشوارع متى يتم تشغيلها وإيقاف تشغيلها

طريقة التحكم الأكثر شيوعًا لـ أضواء الشوارع في الهواء الطلق هي الخلية الكهروضوئية أو الخلية الكهروضوئية، وهي عبارة عن جهاز شبه موصل حساس للضوء يتم تركيبه على وحدة الإنارة أو بالقرب منها لقياس شدة الضوء المحيط. تقوم الخلية الكهروضوئية بتنشيط دائرة المصباح عندما ينخفض ​​الضوء المحيط إلى أقل من 35 لوكس تقريبًا (ما يعادل ظروف الشفق العميق) وإلغاء تنشيطها عندما يرتفع الضوء المحيط إلى ما يزيد عن 70 لوكس تقريبًا (لمنع التذبذب الناجم عن السحب التي تحجب الشمس جزئيًا). تعتبر الخلية الكهروضوئية طريقة تحكم بسيطة وموثوقة ومنخفضة التكلفة ولا تتطلب أي برمجة أو اتصال بالشبكة وتعمل بشكل مستقل طالما أنها تتمتع بالطاقة. تتمتع الخلايا الكهروضوئية بعمر خدمة يتراوح بين 10 إلى 15 عامًا ويجب استبدالها عندما تصل إلى هذا العمر حتى لو كانت لا تزال تعمل على ما يبدو، حيث تتسبب الخلايا الكهروضوئية المتدهورة التي تتحول عند مستويات إضاءة غير صحيحة إما في إهدار الكهرباء (ترك الأضواء مضاءة دون داع أثناء النهار) أو تقليل ساعات الإضاءة (إطفاء الأنوار قبل الظلام الكامل).

تُستخدم الساعات الزمنية الفلكية إما كوسيلة تحكم أساسية أو كنسخة احتياطية للخلايا الكهروضوئية، وحساب أوقات غروب الشمس وشروقها بدقة للموقع الجغرافي المثبت من إحداثيات وتاريخ مبرمجين، وتبديل دائرة إضاءة الشارع في هذه الأوقات المحسوبة بغض النظر عن ظروف الإضاءة المحيطة الفعلية. تذهب عناصر التحكم الذكية الحديثة لمصابيح الشوارع الخارجية إلى أبعد من ذلك، باستخدام الاتصالات الشبكية (بروتوكولات DALI 2 أو Zhaga أو Zigbee أو LoRa) للسماح بمراقبة وحدات الإنارة الفردية والتعتيم من منصة إدارة مركزية، مما يتيح توفير الطاقة بنسبة 30 إلى 50 بالمائة من خلال التعتيم التكيفي للدوائر أثناء فترات انخفاض حركة المرور أثناء الليل.

محرك LED ومصدر الضوء في إضاءة الشوارع الحديثة

تستخدم مصابيح الشوارع الخارجية الحديثة مصادر إضاءة LED مدفوعة بدوائر التشغيل الإلكترونية الثابتة الحالية. يقوم السائق بتحويل جهد الإمداد (أنابيب التيار المتردد للوحدات التي تعمل بالشبكة، وبطارية التيار المستمر لأنظمة الأعمدة الشمسية) إلى التيار المنظم المحدد الذي تتطلبه مجموعة LED، مع الحفاظ على هذا التيار الثابت بغض النظر عن اختلافات جهد الإمداد وتغيرات جهد LED الأمامي مع درجة الحرارة. يعد محرك التيار الثابت مكونًا مهمًا لعمر خدمة LED: تواجه صفائف LED التي يتم تشغيلها بتيار ثابت مع تموج منخفض إجهادًا حراريًا وكهربائيًا أقل بكثير من مصابيح LED المكافئة التي يتم تشغيلها بدوائر أبسط ذات تيار تموج عالي، وعادةً ما تكون جودة المحرك هي المحدد الأساسي لعمر الخدمة الميدانية لمصابيح LED.

تمثل مصابيح الشوارع LED الحديثة التي تتراوح قوتها من 130 إلى 200 لومن لكل واط توفيرًا في الطاقة بنسبة 40 إلى 65 بالمائة مقارنة بمصابيح الصوديوم عالي الضغط (HPS) التي تحل محلها، وعمر الخدمة المقدر لها من 50000 إلى 100000 ساعة إلى L70 (النقطة التي ينخفض فيها الإنتاج إلى 70 بالمائة من القيمة الأولية) أطول بمقدار 3 إلى 6 مرات من عمر مصابيح الصوديوم عالي الضغط، مما يقلل بشكل كبير من الصيانة تردد وتكلفة أعمدة إنارة الشوارع ونظام الإنارة بشكل عام خلال فترة تشغيلها.

تركيب مصابيح الشوارع بالطاقة الشمسية: دليل كامل خطوة بخطوة

يعد تركيب مصابيح الشوارع بالطاقة الشمسية على أعمدة الطاقة الشمسية عملية فنية متميزة عن تركيب مصابيح الشوارع التقليدية التي تعمل بالطاقة الشبكية، بما في ذلك اعتبارات إضافية لتوجيه اللوحة، وتركيب البطارية، وإعداد جهاز التحكم بالشحن، وتشغيل النظام الخاص بهندسة الطاقة الشمسية خارج الشبكة. تؤدي عملية التثبيت المنهجية التي يكملها موظفون مدربون إلى إنتاج نظام يعمل بشكل موثوق لمدة تتراوح من 8 إلى 12 عامًا قبل الحاجة إلى استبدال المكونات الرئيسية؛ يمكن أن يؤدي التثبيت السيئ التنفيذ إلى فشل مبكر للبطارية، أو عدم كفاية الشحن، أو أخطاء التشغيل التي يصعب تشخيصها وتصحيحها بعد تركيب العمود.

تقييم موقع التثبيت قبل

قبل بدء أي عمل تأسيسي، يجب تقييم كل موقع مقترح للأقطاب الشمسية من حيث إمكانية الوصول إلى الطاقة الشمسية للتأكد من أن اللوحة ستتلقى ضوء الشمس الكافي دون عائق على مدار العام. يجب أن يقيم تقييم الموقع:

• تحليل التظليل: يجب مسح أي جسم (مبنى، شجرة، لوحة إعلانية، عمود مجاور) ضمن قوس 30 درجة فوق الأفق في الاتجاه الذي ستواجهه اللوحة وحساب مسار ظله لزاوية الشمس في الانقلاب الشتوي، والتي تمثل أسوأ حالة تظليل. حتى التظليل الجزئي لجزء صغير من اللوحة الكهروضوئية يمكن أن يقلل من إجمالي مخرجات النظام بنسبة 50 إلى 80 بالمائة في تكوينات اللوحة المتصلة المتسلسلة بسبب تأثير إخفاء الظل على تيار السلسلة.
• فحص التربة: تأكد من قدرة تحمل التربة وظروف الأرض في موقع القطب المقترح لتحديد عمق الأساس المطلوب وقطره. قد تتطلب التربة الناعمة أو المشبعة بالمياه أساسًا أكبر أو تركيب خوازيق مدفوعة لتحقيق ثبات قاعدة العمود بشكل مناسب لحمل الرياح المتوقع على مجموعة العمود واللوحة.
• بيانات الرياح المحلية: حدد سرعة الرياح التصميمية لموقع التثبيت من معيار تحميل الرياح الوطني المطبق. تحمل الأعمدة الشمسية مساحة رياح فعالة أكبر من أعمدة إنارة الشوارع التقليدية لأن اللوحة الكهروضوئية تقدم سطحًا مستوًا كبيرًا للرياح، مما يولد لحظات انقلاب كبيرة عند قاعدة القطب والتي يجب أخذها في الاعتبار في التصميم الهيكلي للأساس والعمود.

إعداد الأساس وتركيب القطب

1. حفر حفرة الأساس. عادةً ما يتراوح قطرها من 400 إلى 600 ملم وعمقها من 1000 إلى 1500 ملم للأعمدة الشمسية القياسية التي يتراوح ارتفاعها من 5 إلى 8 أمتار، ويتم زيادتها بشكل متناسب للأعمدة الأطول. يجب أن تكون قاعدة الحفرة في تربة صلبة وغير مضطربة. إذا تم العثور على مواد حشو أو مواد ناعمة على العمق المطلوب، قم بتمديد الحفرة حتى يتم الوصول إلى أرض ثابتة.
2. قم بتركيب مجموعة مسامير التثبيت والقناة. ضع قفص مسمار التثبيت على الارتفاع والاتجاه الصحيحين لقطر دائرة مسمار العمود ونمط المسمار. صب طبقة تعمية خرسانية بقطر 100 مم في قاعدة الحفر، واضبط قفص الترباس على الارتفاع الصحيح فوق الدرجة النهائية (عادةً ما يكون الخيط من 50 إلى 80 مم مكشوفًا فوق مستوى لوحة القاعدة)، وقم بتثبيت أي قناة أو جلبة دخول كابل مطلوبة لكابل توصيل البطارية من القطب إلى صندوق البطارية إذا كانت البطارية مثبتة على الأرض بدلاً من مثبتة على عمود.
3. صب الأساس الخرساني. استخدم خرسانة ذات قوة C25 على الأقل (25 ميجا باسكال) لصب الأساس، مع التأكد من وضع الخرسانة بدون فراغات حول قفص التثبيت وضغطها بشكل مناسب. اسمح للخرسانة بالمعالجة لمدة لا تقل عن 48 ساعة (يفضل 72 ساعة) قبل تركيب العمود لتجنب إزعاج مواضع مسامير التثبيت قبل أن تحقق الخرسانة القوة الكافية.
4. اقامة القطب. باستخدام رافعة متحركة، أو معالج متداخل، أو نظام رفع إطار يدوي مناسب لوزن العمود، قم بخفض لوحة قاعدة العمود على مجموعة مسامير التثبيت وقم بتثبيت صواميل التسوية وصواميل القفل بالتسلسل الصحيح لتحقيق عمود راسيا. افحص العمود للتأكد من عدم وجود ساقط باستخدام ميزان تسوية على وجهين متعامدين واضبط صواميل التسوية قبل الربط النهائي. يجب ضبط اتجاه دعامة تثبيت اللوحة على محمل البوصلة الصحيح (المواجه للجنوب الحقيقي في نصف الكرة الشمالي) أثناء تركيب العمود قبل ربط الصواميل بالكامل.
5. قم بتركيب اللوحة الشمسية بزاوية الميل الصحيحة. قم بتوصيل اللوحة الكهروضوئية بحامل تثبيت اللوحة بزاوية الميل المحسوبة لخط عرض التثبيت. اضبط الزاوية باستخدام مقياس الزاوية أو مقياس الميل للتأكد من أن وجه اللوحة عند الميل المحدد من المستوى الأفقي قبل ربط جميع مثبتات تثبيت اللوحة بالكامل.
6. قم بتثبيت البطارية وجهاز التحكم بالشحن. قم بتركيب صندوق البطارية (سواء كان العمود مثبتًا على ارتفاع متوسط ​​أو مثبتًا على الأرض بجوار قاعدة العمود) في موضعه المحدد. قم بتوصيل وحدة التحكم بالشحن بالأطراف الموجبة والسالبة للوحة، والأطراف الموجبة والسالبة للبطارية، وأطراف الحمل الموجبة والسالبة (محرك وحدة الإنارة LED) بالتسلسل المحدد في دليل تثبيت وحدة التحكم بالشحن. قد يؤدي تسلسل الاتصال غير الصحيح في بعض تصميمات وحدات التحكم بالشحن إلى إتلاف وحدة التحكم بشكل لا يمكن إصلاحه.
7. لجنة واختبار النظام. مع توصيل اللوحة وتوافر ضوء النهار، تأكد من أن مؤشر شحن البطارية بوحدة التحكم في الشحن يُظهر الشحن النشط. قم بتشغيل مستشعر الغسق يدويًا (عن طريق تغطية اللوحة مؤقتًا) وتأكد من تنشيط وحدة الإنارة LED عند السطوع المبرمج وأن إعدادات وحدة التحكم (في الوقت المحدد، وملف تعريف التعتيم، وأي وظيفة مستشعر حركة) مبرمجة بشكل صحيح لمتطلبات الموقع.

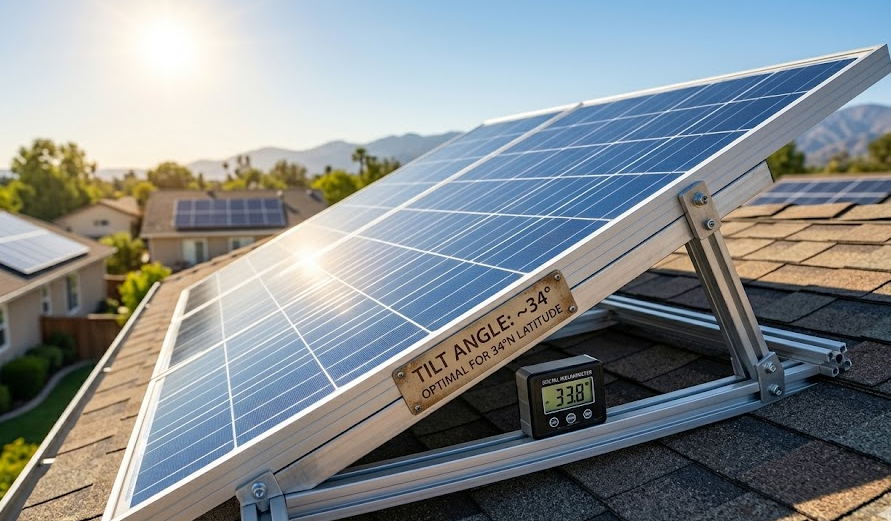

زاوية ميل اللوحة الشمسية والزاوية المثالية للوحة الشمسية: الدليل الفني النهائي

زاوية الميل لوحة شمسية على القطبين الشمسيين هي الزاوية بين وجه اللوحة الكهروضوئية والمستوى الأفقي، مقاسة بالدرجات. إنها واحدة من أهم معلمات التثبيت من الناحية الفنية لأي نظام طاقة شمسية لأنها تحدد بشكل مباشر مقدار الإشعاع الشمسي الذي يتلقاه وجه اللوحة على مدار العام، والذي بدوره يحدد إنتاج الطاقة اليومي والسنوي للوحة وبالتالي مدى كفاية النظام الشمسي للحمل المقصود. يعد فهم المبدأ العام للزاوية المثلى للألواح الشمسية والأساس المنطقي للتعديل المحدد للأولويات الموسمية المختلفة أمرًا ضروريًا لتحديد أنظمة الأعمدة الشمسية وتشغيلها بشكل صحيح.

قاعدة خط العرض: أساس اختيار زاوية ميل الألواح الشمسية

المبدأ الأساسي الذي يحكم الزاوية المثلى للألواح الشمسية هو أن وجه اللوحة يجب أن يكون متعامدًا مع متوسط ناقل الإشعاع الشمسي للموقع والموسم محل الاهتمام. وبما أن المسار الظاهري للشمس في السماء يتغير مع الفصول (أعلى في الصيف، وأقل في الشتاء)، فإن الزاوية التي تعترض فيها اللوحة الثابتة المائلة هذا الإشعاع بشكل أفضل تتغير أيضًا موسميًا. بالنسبة لهدف إنتاج الطاقة المتوازن على مدار العام، فإن زاوية الميل المثالية للوحة ثابتة في نصف الكرة الشمالي تساوي تقريبًا خط العرض الجغرافي للتركيب، ويجب أن تواجه اللوحة الجنوب الحقيقي. بالنسبة للتركيب في نصف الكرة الجنوبي، فإن الزاوية المثالية المكافئة تساوي أيضًا تقريبًا خط العرض الجغرافي، لكن اللوحة تواجه الشمال الحقيقي.

كدليل عملي: يجب أن تكون لوحة ضوء الشارع الشمسي في بانكوك، تايلاند (خط العرض حوالي 14 درجة شمالًا) مائلة بمقدار 14 درجة من الاتجاه الأفقي باتجاه الجنوب؛ يجب ضبط النظام في مدريد بإسبانيا (خط العرض حوالي 40 درجة شمالًا) على 40 درجة؛ ويجب إمالة النظام في أوسلو بالنرويج (خط العرض حوالي 60 درجة شمالًا) بمقدار 60 درجة. يوفر كل من هذه الإعدادات أفضل متوسط ​​لإنتاج الطاقة على مدار العام للموقع المعني، وعادةً ما ينتج إنتاجًا سنويًا للطاقة في حدود 5 بالمائة من الحد الأقصى النظري الذي يمكن تحقيقه باستخدام نظام تتبع الشمس ذي المحورين.

ضبط زاوية الميل للأولوية الموسمية

زاوية الميل solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• خط العرض -10 إلى 15 درجة (الميل الضحل): يزيد من إنتاج الطاقة في الصيف على حساب الإنتاج في فصل الشتاء. يعد هذا الإعداد مناسبًا للأقطاب الشمسية في المناطق الاستوائية وشبه الاستوائية حيث تخلق مواسم العواصف الرعدية الصيفية فترات غائمة تتطلب أقصى قدر من كفاءة اللوحة خلال أيام الصيف الأطول، وحيث تكون ليالي الشتاء قصيرة بما يكفي بحيث يكون لدى النظام الشمسي الوقت الكافي لإعادة الشحن حتى مع انخفاض إشعاع الشتاء.
• خط العرض زائد 10 إلى 15 درجة (ميل أكثر حدة): يزيد من إنتاج الطاقة في فصل الشتاء على حساب إنتاج الصيف. هذا الإعداد هو المواصفات الصحيحة لأعمدة الطاقة الشمسية في مواقع خطوط العرض المعتدلة والعالية (فوق خط عرض 35 درجة) حيث تكون ليالي الشتاء طويلة، والإشعاع الشمسي منخفض في أشهر الشتاء، وخطر فشل البطارية في الحفاظ على الشحن الكافي خلال فترات الشتاء الغائمة الممتدة هو قيد التصميم الأساسي. على سبيل المثال، فإن تركيب الأعمدة الشمسية في المملكة المتحدة عند خط عرض 51 درجة شمالًا، سيحدد عادةً زاوية ميل اللوحة من 60 إلى 65 درجة بدلاً من خط العرض المطابق 51 درجة، لأن الزيادة بمقدار 10 إلى 14 درجة في زاوية الشتاء تلتقط طاقة أكبر بكثير خلال الفترة الحرجة من نوفمبر إلى فبراير عندما يكون المورد الشمسي أضعف ويكون الطلب على الإضاءة (الليالي الطويلة) في أعلى مستوياته.
• زاوية العرض (الميل المتوازن): الإعداد الصحيح لمعظم تطبيقات الأقطاب الشمسية في خطوط العرض الوسطى حيث لا تنطبق أولوية موسمية محددة، مما يوفر أفضل متوسط لإنتاج الطاقة على مدار العام مع أداء ثابت في جميع الفصول.

اعتبارات التنظيف الذاتي وتأثير الميل على اتساخ الألواح

من المزايا العملية لزوايا ميل اللوحة الأكثر انحدارًا على الأعمدة الشمسية في البيئات المتربة أو القاحلة أو الملوثة تحسين التنظيف الذاتي أثناء هطول الأمطار. تقوم الألواح المائلة بزاوية 30 درجة أو أكثر بإلقاء مياه الأمطار بسرعة كافية لحمل الغبار والحطام المتراكم بعيدًا عن وجه اللوحة، بينما تميل الألواح المائلة بأقل من 15 درجة إلى الاحتفاظ بالمياه في حالة التوتر السطحي وتسمح للحطام بالاستقرار مع تبخر الماء، مما يشكل قشرة رقيقة من التربة تتراكم عبر سطح اللوحة ويمكن أن تقلل الإنتاج بنسبة 5 إلى 20 بالمائة في مواسم الجفاف. بالنسبة لتركيبات الأعمدة الشمسية في المناطق شبه القاحلة ذات الأمطار النادرة، فإن تحديد زاوية ميل نحو الطرف العلوي للنطاق الأمثل (خط العرض بالإضافة إلى 10 إلى 15 درجة) يوفر فائدة تنظيف ذاتي غير مباشرة بالإضافة إلى ميزة تحسين الطاقة في فصل الشتاء.

اختيار أعمدة إنارة الشوارع، وإضاءة الشوارع الخارجية، وأعمدة الطاقة الشمسية للمشاريع المختلفة

يتضمن الاختيار النهائي لنوع أعمدة إنارة الشوارع ومواصفات مصابيح الشوارع الخارجية وتكوين أعمدة الطاقة الشمسية لأي مشروع معين تحقيق التوازن بين الأداء والتكلفة وعمر الخدمة واعتبارات التثبيت العملية الخاصة بالموقع والتطبيق. تغطي إرشادات الاختيار التالية أنواع المشاريع الأكثر شيوعًا في الإضاءة الخارجية البلدية والتجارية والسكنية.

متى يتم اختيار أعمدة الطاقة الشمسية بدلاً من أعمدة إنارة الشوارع التي تعمل بالشبكة

الأعمدة الشمسية هي المواصفات المفضلة على أعمدة إنارة الشوارع التي تعمل بالطاقة الشبكية في الظروف التالية:

• المواقع التي ليس لديها إمكانية الوصول إلى الشبكة أو ذات تكاليف اتصال عالية بالشبكة: الطرق الريفية، ومسارات المجتمع البعيدة، وطرق الوصول الزراعية، وأي موقع تكون فيه أقرب نقطة اتصال بالشبكة على بعد أكثر من 30 إلى 50 مترًا من تركيب الإضاءة يجب أن تكون افتراضية على أعمدة الطاقة الشمسية ما لم تمنع ظروف الموقع (التظليل الشديد، خطوط العرض العالية جدًا) جمع الطاقة الشمسية بشكل مناسب. إن الاتصال بالشبكة بسعر يتراوح بين 50 إلى 200 دولار لكل متر من تكلفة حفر وتركيب الكابلات يجعل الأعمدة الشمسية متفوقة اقتصاديًا في معظم المواقف خارج الشبكة حتى عند زيادة تكلفة الإنارة الأمامية والأعمدة.
• المشاريع ذات متطلبات النشر السريع: القطبين الشمسيين can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• المواقع الحساسة بيئياً: تعتبر المحميات الطبيعية والمتنزهات والمواقع التراثية والمواقع التي قد يؤدي فيها حفر الكابلات الكهربائية إلى إتلاف جذور الأشجار أو الرواسب الأثرية أو السمات البيئية هي المرشحين الطبيعيين لأعمدة الطاقة الشمسية التي تتطلب أساسًا واحدًا فقط بدون كابل يمتد بين الأعمدة.

متطلبات المواصفات الهيكلية لارتفاعات القطب المختلفة

تزداد المواصفات الهيكلية لأعمدة إنارة الشوارع بشكل ملحوظ مع الارتفاع، لأن لحظة الانقلاب عند قاعدة العمود (وهو ما يجب أن يقاومه الأساس والمقطع العرضي للعمود) تزداد مع مربع الارتفاع (لحمل الرياح على العمود نفسه) وخطيًا مع الارتفاع (لحمل الرياح على وحدة الإنارة، وبالنسبة لأعمدة الطاقة الشمسية، اللوحة الكهروضوئية). يجب أن يقاوم عمود إنارة الشارع الفولاذي الذي يبلغ طوله 12 مترًا في منطقة رياح تبلغ سرعتها 120 كم/ساعة لحظة انقلاب القاعدة أكبر بحوالي 4 مرات من عمود يعادل 6 أمتار من نفس المقطع العرضي ومواصفات وحدة الإنارة، مما يتطلب إما قطر عمود أكبر، أو سماكة جدار أثقل، أو أساس أعمق، وكل ذلك يزيد من تكلفة التركيب بشكل كبير. يعد تصاعد التكلفة الهيكلية مع الارتفاع أحد الأسباب التي تجعل تحسين التصميم الضوئي (اختيار الحد الأدنى المناسب لارتفاع العمود لمعيار الإضاءة المطلوب بدلاً من التخلف عن أطول عمود متاح) أمرًا مهمًا لإدارة تكلفة المشروع في شراء أعمدة إنارة الشوارع.

أفضل ممارسات صيانة أعمدة إنارة الشوارع وأعمدة الطاقة الشمسية

يعمل برنامج الصيانة الاستباقية لأعمدة إنارة الشوارع، ومصابيح الشوارع الخارجية، وأعمدة الطاقة الشمسية على إطالة عمر الخدمة الفعال لجميع مكونات النظام بشكل كبير ويمنع التدهور المتسارع الذي يؤدي إلى الاستبدال المبكر غير المخطط له. تنطبق أولويات الصيانة التالية على جميع أنواع الأعمدة ووحدات الإنارة:

• الفحص البصري السنوي: قم بالسير على شبكة الأعمدة الكاملة كل عام لتحديد وتسجيل أي أعمدة تظهر عليها تلفًا مرئيًا نتيجة اصطدام السيارة، أو تآكل القاعدة، أو تشوه ذراع وحدة الإنارة، أو التخريب الذي يتطلب اهتمامًا فوريًا. تصوير جميع العيوب في سجلات الصيانة وتحديد أولويات الإصلاحات حسب شدة مخاطر السلامة.
• تنظيف الألواح الشمسية على الأعمدة الشمسية: في البيئات التي بها غبار جوي كبير أو حبوب اللقاح أو التلوث، قم بتنظيف الألواح الكهروضوئية مرتين سنويًا على الأقل باستخدام مياه نظيفة وممسحة ناعمة للحفاظ على كفاءة جمع الطاقة. حتى طبقة رقيقة من نفاذية الغبار التي تقلل من نفاذية اللوحة بنسبة 5 بالمائة يمكن أن تترجم إلى انخفاض متناسب في شحن البطارية وساعات الإضاءة المتاحة في الليلة.
• اختبار سعة البطارية لأعمدة الطاقة الشمسية: يجب التحقق من سعتها لبطاريات فوسفات الحديد الليثيوم في الأعمدة الشمسية سنويًا بعد السنة الثالثة من الخدمة لتحديد أي بطاريات فقدت أكثر من 20 بالمائة من قدرتها المقدرة وربما تقترب من عتبة عدم كفاية الإمداد الليلي في ظروف الشتاء.
• تقييم الإنارة الضوئية: بعد 5 سنوات من تشغيل LED، قارن قيم الإضاءة الأرضية المقاسة مع هدف التصميم لتحديد ما إذا كان انخفاض قيمة خرج وحدة الإنارة يتطلب تعديل جدول التعتيم أو استبدال وحدة الإنارة مبكرًا للحفاظ على التوافق مع معيار الإضاءة المطبق للطريق أو المساحة التي يتم خدمتها.

المراجع

جمعية الهندسة المضيئة (2014). ANSI/IES RP 8 14: إضاءة الطرق. آي إس، نيويورك.

الرابطة الوطنية لمصنعي المعادن المعمارية (2015). ANSI/NAAMM MH 26: المواصفات الإرشادية لتصميم ساريات العلم المعدنية ومعايير الإضاءة. نام، شيكاغو، إلينوي.

دافي، ج. أ.، وبيكمان، دبليو. أ. (2013). الهندسة الشمسية للعمليات الحرارية، الطبعة الرابعة. وايلي، هوبوكين، نيوجيرسي. (زاوية الألواح الشمسية المثالية وحسابات الميل الموسمية.)

وكالة الطاقة الدولية (2020). توقعات الطاقة العالمية 2020: تكنولوجيا الطاقة الشمسية الكهروضوئية. الوكالة الدولية للطاقة، باريس.

ASTM الدولية (2017). ASTM A123/A123M: المواصفات القياسية لطلاءات الزنك (المجلفن بالغمس الساخن) على منتجات الحديد والصلب. ASTM، غرب كونشوهوكن، بنسلفانيا.

لوكي، أ.، وهيجيدوس، س. (محرران) (2011). دليل العلوم والهندسة الكهروضوئية، الطبعة الثانية. وايلي، تشيتشيستر، المملكة المتحدة.

اللجنة الدولية للEclairage (2010). CIE 115: إنارة الطرق لحركة السيارات والمشاة. سي آي إي، فيينا.

معايير أستراليا (2016). AS/NZS 1158: إضاءة الطرق والأماكن العامة. ساي العالمية، سيدني.

ضياف، س.، ضياف، د.، بلهامل، م.، حدادي، م.، ولوش، أ. (2007). منهجية لتحديد الحجم الأمثل لنظام الطاقة الكهروضوئية/طاقة الرياح الهجين المستقل. سياسة الطاقة، 35(11)، 5708-5718.

وزارة الطاقة الأمريكية (2022). مكتب تقنيات الطاقة الشمسية: أداء نظام الطاقة الشمسية الكهروضوئية. وزارة الطاقة، واشنطن العاصمة.
